外墻真石漆涂層有什么優(yōu)點-超前涂料

隨著時代的發(fā)展，人們欣賞的眼光也在不斷發(fā)生變化，外墻涂料裝飾性要求也被提高，不少高檔住宅、庭院甚至高樓大廈都提出涂飾與天然花崗巖、大理石等天然石材外觀十分相近的真石漆，外墻真石漆涂層有什么優(yōu)點值的人們這么喜歡呢？

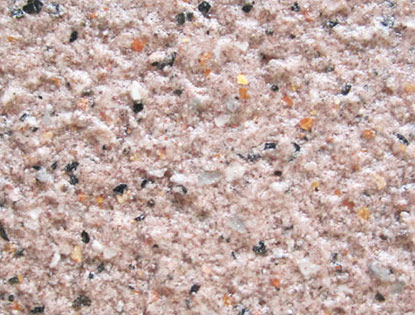

1， 真石漆的涂層非常堅硬，不容易被損壞。

    真石漆的涂層施工干固后十分堅硬，指甲不能摳動，一般的真石漆假如在良好的天色情況下施工三天后仍能用指甲摳動，應視為涂層太軟，原因主要是選擇的乳液不恰當。它們在制備真石漆時，采取與制備乳膠漆相同的乳液，這就導致真石漆配方中的乳液含量較低，成膜時因大量砂石的存在使得涂層不夠緊密。經(jīng)涂料研發(fā)職員研究：用于真石漆制備的乳液的粘結強度不應低于3MPa，最低成膜溫度不應低于15℃。較高的最低成膜溫度可能會造成在氣溫較低時不易成膜的缺點，可以通過適當多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發(fā)，一般不會影響涂膜的機能。真石漆選擇的是粘結力較高的、最低成膜溫度也較高的復合乳液，這從根本上解決了涂層太軟的題目。

2、涂層抗水性良好，不亂著色，不發(fā)白，無色差

有些真石漆涂層在每次下雨以后，都會發(fā)白，涂層變得松散，而在雨停后，經(jīng)太陽一曬，涂層又恢復原來的顏色。實在，這是因為涂層的耐水性不好、吸收了水分所引起的，配方原因是選用的丙烯酸乳液在合成時需加入表面活性劑，有些廠家為了增加乳液的不亂性，所用的表面活性劑大大超量；有些廠家在制備真石漆時加入羧甲基纖維素、羥乙基纖維素等物質(zhì)作為增稠劑，以及加入苯甲酸鈉作為防腐劑。這些物質(zhì)都是水溶性的或親水的，涂料成膜后留在涂層中，就大大降低了涂層的耐水機能。實驗說明，將純丙乳液與石英砂混合，不加任何助劑，噴涂形成的涂層，其吸水率為0.42%；而在上述涂料的基礎上加入0.4%羥乙基纖維素，吸水率上升至4.3%。因為真石漆的涂層較厚，一旦吸收了水份后，不輕易在較短的時間內(nèi)開釋出來，因此造成外觀發(fā)白，涂層內(nèi)部松散的結果。傳化美萊真石漆ESE選用的成膜助劑：有機硅改性丙烯酸酯乳液（硅丙乳液）。在干燥后具有良好的耐水性，因此涂層在干燥后遇水不會發(fā)生發(fā)白的現(xiàn)象。

想要了解更多外墻真石漆方面的知識嗎，請瀏覽超前涂料的官網(wǎng)http：//sdyxjs.cn
